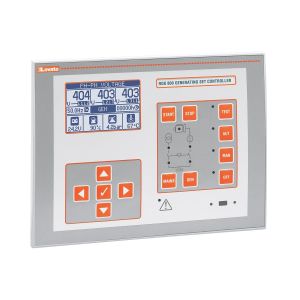

Контроллер Lovato RGK800
Характеристики товара
Производитель:
Lovato
Артикул:
015211
Гарантия, срок (мес):
12
Масса, кг:
1
Описание товара:
Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современн
Напряжение (В):
7 - 33
Частота, Гц:
50 / 60 / 400
Комплектация:
упаковка, крепёж, паспорт, контроллер
Язык интерфейса контроллера:
русский
Наличие реле контроля напряжения:
Нет
Выбор режима измерения:
да
Интерфейс USB:
опция
Интерфейс RS-232:
опция
Функция задержки запуска:
да
Функция задержки останова (для охлаж. двигателя):
да
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В):
30 - 600
Интерфейс RS-485 (ModBUS RTU):
да
Интерфейс Ethernet:
опция
Счетчик часов наработки:
да
Потребляемая мощность, Вт:
4,8
Индикация температуры охлаждающей жидкости:
да
Сигнал тревоги - неудачный запуск ДГУ:
да
Индикация давления масла:
да
Сигнал/останов ДГУ от датчика темп ОЖ:
да
Индикация коэффициент мощности (cosφ):
да
Сигнал/останов ДГУ от датчика давл масла:
да
Индикация напряжения аккумулятора (В):
да
Сигнал/останов ДГУ от датчика оборотов двиг:
да
Индикация активной мощности по 3ф. (кВт):
да
Звуковой сигнал общей аварии:
да
Индикация мощности (кВт):
да
Сигнал тревоги - общее предупреждение:
да
Индикация суммарной активной мощности (кВт):
да
Сигнал тревоги - показатель низкого уровня топлива:
да
Индикация суммарной реактивной мощности (кВАр):
да
Сигнал тревоги/останов ДГУ - Общая неисправность:
да
Счётчик выработанной электроэнергии (кВт/ч):
да
Контроль напряжения АКБ:
да
Индикация последовательности чередования фаз:
да
Контроль напряжения зарядного генератора:
да
Отключение по низкому уровню масла:
да
Индикация уровня топлива в баке:
да
Индикация силы тока:
да
Журнал событий:
да
Индикация числа оборотов двигателя:
да
Останов по низкому напряжению:
да
Частотомер:
да
Класс защиты:
IP65
Интерфейс CAN (J.1939):
да
60 571
₽
Контроллер RGK800 был спроектирован с учетом всех последних достижений науки и техники для применения на генераторных установках с функцией контроля напряжения в сети электроснабжения. Устройство имеет компактные размеры и совмещает в себе современный дизайн с удобством монтажа и возможностью подключения модулей расширения серии EXP. Графический ЖК-дисплей обладает понятным и интуитивным интерфейсом.
Схема элементов управления контролера Lovato RGK800
Основные характеристики
- управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ
- графический ЖК-дисплей разрешением 128х80 пикс., с подсветкой, с 4-мя уровнями серого цвета
- 13 функциональных кнопок и кнопок настройки
- встроенный зуммер (отключаемый);
- 10 светодиодных индикаторов для отображения режима работы и технического состояния ДГУ
- многоязычный (включая русский язык) интерфейс управления
- шина расширения с 3-мя разъмами для подключения модулей расширения серии EXP
- интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS
- дополнительные дискретные входы/выходы, статические или релейные выходы
- аналоговые входы/выходы для датчика температуры PT100, тока, напряжения
- расширенные программируемые функции для входов/выходов
- управление 4-мя альтернативными настройками, выбор которых осуществляется с помощью переключателя
- встроенная в ПЛК (Программируемый Логический Контроллер) логика с пороговыми значениями, счетчиками, аварийной сигнализацией и тех. состояниями
- аварийная сигнализация полностью настраиваемая пользователем
- высокая точность измерений TRMS
- вход измерения напряжения сети "3 фазы + нейтраль"
- вход измерения напряжения генератора ДГУ "3 фазы + нейтраль"
- вход измерения токов нагрузки "3 фазы + нейтраль или земля"
- электропитание от аккумуляторной батареи 12-24 В пост. тока
- внешний оптический вход для программирования: гальванически развязанный, высокоскоростной, IP65, совместимый с USB и WiFi
- 4 аналоговых входа для подключения резитивных датчиков:
- давления масла
- температуры охлаждающей жидкости
- уровня топлива в баке
- программируемый
- 9 дискретных входов:
- 8 программируемых, отрицательных
- 1 для кнопки экстренного останова, положительный
- 10 дискретных выходов:
- 6 защищенных положительных статических выходов
- 3 релейных выхода
- 1 импульсный статический выход
- вход pick-up и W для считывания частоты вращения двигателя
- интерфейс CAN (J.1939) для двигателей с ЭБУ
- часы реального времени с энергосберегающим режимом
- память на 250 событий
- поддержка внешних аварийных сигналов и внешних устройств.
