- Электростанция может поставляться в комплектации для основного или для резервного применения, с автоматическим запуском и переключением нагрузки при отказе внешней сети и её остановкой в случае её восстановления. При исполнении для резервного использования электростанция штатно комплектуется электроподогревателем охлаждающей жидкости и автоматическим зарядным устройством аккумулятора.
- Интеллектуальный контроллер Lovato RGK800 системы управления обеспечивает предупреждение оператора и защиту электростанции при различных ненормальных или аварийных ситуациях и мониторинг параметров электростанции и внешней сети, с его помощью обеспечивается возможность применения электростанции как в качестве основного, так и в качестве резервного источника электроснабжения.
- Русскоязычное меню контроллера системы управления, удобный и интуитивно понятный интерфейс управления работой ДГУ.
- Уверенный запуск в холодное время года (до температуры -10°С).
- Низкий расход топлива и моторного масла.
- Неприхотливость к качеству российского дизельного топлива.
- Низкий уровень шума и вибраций.
- Большая периодичность технического обслуживания, в т.ч. замены фильтров и масла.
- Низкая стоимость расходных материалов.
- Высококачественные генераторы переменного тока.
- Высококачественная стальная рама с мероприятиями виброгашения с интегрированным топливным баком.
- Каждая электростанция испытывается под нагрузкой не менее 2-х часов перед отправкой заказчику.
- Собственное производство и конструкторский отдел позволяют вносить существенные изменения в конструкцию ДГУ по требованию заказчика.
- Электростанции соответствуют требованиям эмиссии вредных веществ в выхлопных газах.
- Электростанции изготовлены в соответствии с российскими и международными стандартами.
- На электростанции распространяется повышенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.
Полезные статьи

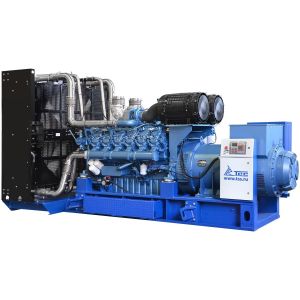

Читать все статьиВысоковольтный дизельный генератор ТСС АД-1000С-Т6300-1РМ9
Характеристики товара
Артикул:
022272
Гарантия, срок (мес):
36 месяцев/2000 моточасов; 36 месяцев/2000 моточасов
Масса, кг:
9500
Степень изоляции:
IP 23
Система возбуждения:
PMG
Напряжение (В):
6300
Количество фаз:
3
Частота, Гц:
50
Количество опорных подшипников:
1
Шаг обмотки:
2/3
Класс защиты обмотки:
H
Мощность номинальная, кВт:
1000
Ёмкость масляной системы (л):
146
Рекомендуемый тип масла:
SAE 15W40/10W30
Напряжение бортового электрооборудования, (В):
24
Габаритные размеры (Д;Ш;В; мм):
5450x2200x2483
Регулятор оборотов:
электронный
Рабочий объём двигателя (л):
39.2
Система впуска воздуха:
с турбонаддувом
Расположение цилиндров:
V-образное
Мощность максимальная, кВт:
1100
Количество цилиндров:
12
Техническое обслуживание:
010793;500;1|010793;1 000;1|010793;1 500;1|010793;2 000;1|010794;50;1|010794;500;1|010794;1 000;1|010794;1 500;1|010794;2 000;1|010798;500;1|010798;1 000;1|010798;1 500;1|010798;2 000;1|010799;500;2|010799;1 000;2|010799;1 500;2|010799;2 000;2|01080
Уровень шума (dB/7м):
102
Длина (мм):
5450
Ширина (мм):
2200
Высота (мм):
2483
Номинальный ток (А):
115
Комплектация:
глушитель, АКБ, ЩУ с цифровой панелью, станция запр. маслом и ОЖ
Мощность номинальная, кВА:
1250
Язык интерфейса контроллера:
русский
Высота рамы (мм):
320
Объём системы охлаждения (л):
233
Габариты радиатора (раст. от пола, В, Ш, мм):
188, 2200x2250
Система аварийной остановки:
да
Мощность максимальная, кВА:
1375
Отключатель АКБ:
да
Расход топлива при 50% мощности л/ч:
129.2
Расход топлива при 100% мощности л/ч:
259.1
Датчик уровня топлива:
да
Генератор:
TSS-SA-1000(E) SAE 0/18 (6,3 kV)
Глушитель:
промышленный
Коэффициент мощности:
0.8
Исполнение:
Открытое
Производитель двигателя:
Baudouin
Двигатель:
Baudouin/Industrial Engines 12M33G1400/5
Расход топлива при 75% мощности л/ч:
191
Установленный аккумулятор Ah/V:
2x6CT-225 Ecostart
Серия:
TSS Premium
Степень автоматизации:
1 (ручной запуск)
Контроллер (Марка, модель):
Контроллер Lovato RGK800
Ресурс работы до кап. ремонта (ч):
32000
Замок горловины бака:
да
Топливный сепаратор:
да
21 427 200
₽
Области применения
Высоковольтная дизельная электростанция 1000 кВт TBd 1380TS-6300 (АД-1000С-Т6300-1РМ9 – пример технического названия) - новая серия высоковольтных дизельных генераторных установок «Premium» на базе современных высокотехнологичных двигателей «Moteurs Baudouin» (Франция) была разработана инженерами Производственного комплекса Группы компаний ТСС в 2016 году, как расширение линейки высококачественных и, вместе с тем, недорогих электростанций, рассчитанных на самую широкую сферу применения.Высоковольтный дизельный генератор рекомендуется для автономного энергоснабжения промышленных объектов, когда требуются мощные источники питания с напряжением 6,3 кВ (6300В)
ДИЗЕЛЬНЫЕ ГЕНЕРАТОРЫ TBD СЕРИИ PREMIUM ПОСТАВЛЯЮТСЯ ДЛЯ НУЖД ТАКИХ ТРЕБОВАТЕЛЬНЫХ ЗАКАЗЧИКОВ КАК МЧС, МВД, ДЛЯ ВЕДУЩИХ ПРЕДПРИЯТИЙ В ОБЛАСТЯХ СТРОИТЕЛЬСТВА, НЕФТЕГАЗОВОГО СЕКТОРА, ЖКХ И ДРУГИХ ОТРАСЛЕЙ
Надежность работы
Дизельный генератор 1000 кВт (1 мегаватт) серийно производится производится на производственном комплексе ГК ТСС. Обладает высокой надежностью, большим ресурсом, увеличенной периодичностью обслуживания при минимальных простоях для него, поэтому электростанция способна обеспечивать наработку болеe 5200 часов в год.На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше.
Всегда в наличии запасные части и расходные материалы. Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd.
Референц лист
ООО «ГК ТСС» выполнила проект по обеспечению автономного энергоснабжения складского комплекса Wildberries на территории индустриального парка «Коледино». Для реализации были выбраны две мощные ДГУ с двигателями Baudouin по индивидуальному заказу.Для организации автономной системы энергоснабжения складского комплекса Wildberries нашими проектным и конструкторскими отделами учитывались два момента. Первая особенность проекта заключалась в максимальном использовании существующих инженерных систем, в целях минимизации дополнительных затрат клиента. Благодаря этому решению удалось избежать внесения изменений в существующую инженерную сеть на уже действующем предприятии и обойтись без дополнительных расходов для прокладки коммуникаций в условиях многоуровневых эстакад и переходов.
Достоинства ДЭС 1000 кВт с двигателем Baudouin
- Высокая надежность, большой ресурс Обладает высокой надежностью, большим ресурсом, увеличенной периодичностью обслуживания при минимальных простоях для него, поэтому электростанция способна обеспечивать наработку болеe 5200 часов в год
- Уверенный запуск Уверенный запуск в холодное время года (до температуры -10°С)
- Экономичность Низкий расход топлива и моторного масла
- Удобство эксплуатации Русскоязычное меню контроллера системы управления, удобный и интуитивно понятный интерфейс управления работой ДГУ
- Соответствие международным стандартам Электростанции изготовлены в соответствии с российскими и международными стандартами
- Расширенная гарантия На электростанции распространяется повышенная гарантия сроком до 3 лет, либо 2000 моточасов наработки, в зависимости от того, что наступит раньше.
Высокие характеристики дизель генераторных установок 1000 кВт обеспечиваются применением в их составе двигателей Baudouin, высококачественной и конструктивно совершенной рамы с мероприятиями виброгашения, высокоресурсных синхронных генераторов, интеллектуально совершенной системой управления, удобной в пользовании.
Двигатель Baudouin 12M33G1400/5
- Надежность работы и долговечность эксплуатации двигателя обеспечены назначением двигателей этого семейства в качестве судовых двигателей. Для этого на них применены продвинутые конструктивные решения, установлены высокотехнологичные комплектующие и агрегаты, используется тщательная подготовка и очистка топлива и масла в топливной и масляной системах двигателя.
- Ручной / электрический насос предварительной прокачки маслосистемы двигателя обеспечивает подачу масла к парам трения перед запуском двигателя, что также обеспечивает высокий ресурс двигателя.
- Электронасос прокачки топлива обеспечивает автоматическое удаление воздуха из топливной системы и надежность запуска двигателя.
- 4-клапанная система впуска-выпуска для цилиндра обеспечивает низкое потребление топлива и минимальный уровень эмиссии выхлопных газов.
- максимальная мощность 1210 кВт;
- 16 цилиндров, V-образное расположение цилиндров, 4-х тактный;
- система впуска воздуха с 2-мя турбонаддувами и воздухо-воздушным интеркулером;
- электронный регулятор оборотов;
- конструкция двигателя обеспечивает минимальный уровень шума;
- стандартная периодичность замены масла 500 моточасов;
- наработка до капитального ремонта 32000 моточасов.
- Надежность работы и долговечность эксплуатации двигателя обеспечены назначением двигателей этого семейства в качестве судовых двигателей. Продвинутые конструктивные решения, высокотехнологичные комплектующие и агрегаты
- V-образный двигатель 16 цилиндров, V-образное расположение цилиндров, 4-х тактный
- 4-клапанная система впуска-выпуска для цилиндра обеспечивает низкое потребление топлива и минимальный уровень эмиссии выхлопных газов
- Ручной / электрический насос предварительной прокачки маслосистемы двигателя обеспечивает подачу масла к парам трения перед запуском двигателя, что также обеспечивает высокий ресурс двигателя
- Электронасос прокачки топлива обеспечивает автоматическое удаление воздуха из топливной системы и надежность запуска двигателя
- Большой ресурс наработка до капитального ремонта 32000 моточасов
Синхронный генератор TSS-SA-1000(E) SAE 0/18 (6,3 kV)
- бесщёточный синхронный генератор 6,3 кВ, произведен по технологии Stamford
- номинальная мощность 1000 кВт
- с самовозбуждением, система возбуждения PMG
- КПД 94%
- номинальный ток 114.7 А
- класс изоляции H
- степень защиты IP23
Система управления дизельным генератором TBd 1380TS
В стандартном исполнении, дизель генераторы серии TSS Premium комплектуются контроллерами управления Lovato RGK-800 (Италия). Интеллектуальные AMF контроллеры Lovato были предназначены для применения на генераторных установках, они могут контролировать параметры внешней сети электроснабжения. Его основные параметры:
- индикация основных технических параметров электростанции и внешней сети
- защитные функции: индикация предупредительных аварийных сообщений и подача предупредительных и аварийных сигналов при возникновении опасных или аварийных ситуаций
- многоязычный интерфейс, включая русский, для управления работой ДГУ
- возможность удаленного мониторинга и управления
- возможность подключения к контроллеру модулей расширения серии EXP, для решения различных энергетических задач
- Управление ДГУ с функцией автоматического управления переключением СЕТЬ/ДГУ
- ЖК-дисплей графический ЖК-дисплей разрешением 128х80 пикс
- Защитные функции индикация предупредительных аварийных сообщений и подача предупредительных и аварийных сигналов при возникновении опасных или аварийных ситуаций
- Удаленный доступ возможность удаленного мониторинга и управления
- Расширенные возможности возможность подключения к контроллеру модулей расширения серии EXP, для решения различных энергетических задач
- Интерфейс связи RS232, RS485, USB, Ethernet, Profibus, GSM/GPRS
ВИДЕО ОБЗОР
ВИДЕО С РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
Комплексный подход
- Проводим проектные обследования объектов, с определением мест подключения высоковольтных ДЭС, согласованием места ее установки, определением планов прокладки кабельных линий;
- Проектируем высоковольтные электростанции и энергокомплексы, в том числе по требованиям Постановления Правительства №87;
- Выполняем согласование и защиту проекта в экспертизе и других контролирующих организациях;
- Монтажные или шеф-монтажные работы, пусконаладочные работы с комплексными испытаниями, наладкой РЗиА и логики работы комплекса;
- Проводим обучение обслуживающего персонала заказчика;
- Предлагаем заказчикам подписание долгосрочных сервисных контрактов для поддержания бесперебойной работы введенных в эксплуатацию высоковольтных энергокомплексов.
Гарантия и сервисное обслуживание
- На дизель генераторные установки серии Premium на базе двигателей Baudouin установлен гарантийный срок эксплуатации сроком 3 года с даты поставки, либо наработка 2000 моточасов, в зависимости от того, какое событие наступит раньше
- Всегда в наличии запасные части и расходные материалы
- Наличие обширной сети партнерских сервисных центров, представленной в различных регионах России, позволяет быстро и своевременно выполнять сервисное обслуживание дизельного генератора TBd
